山西橋式孔板流量計的用途結構與特點，這主要是根據用戶現場的工況條件不一樣，才會(huì )影響產品的性能與效果，有需要的客戶，請您在核實產品時先將告知廠家您所使用的條件，以避免出現失誤。
一、用途

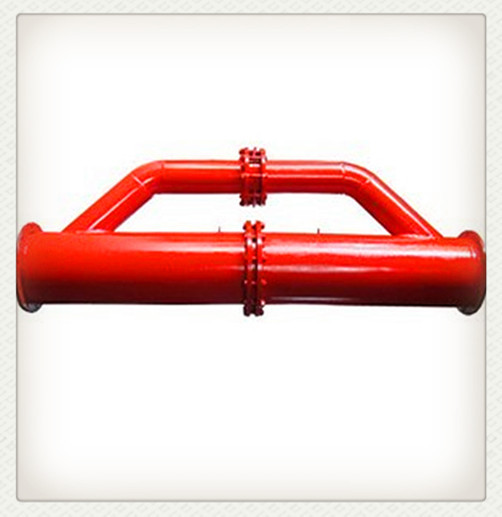

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內腔相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。
二、結構
孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
三、工作原理：
1.旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實現對流體質量流量的測量。 2.孔板以?xún)瓤卒J角線來保證精度，因此對磨蝕、磨損、結垢、臟污等不良問題很敏感，長期使用精度難以保證，需買年定期拆下檢修一次，以保證產品的使用效果與測量精度。
鶴壁博達立足中原，服務全國，山西橋式孔板流量計的用途結構與特點，選材時都經過多程序檢驗，提高產品的品質，延長產品使用壽命，與您攜手共進，幫助您擁有更多財富。
